空調通風管道怎么安裝空調通風管道安裝圖

發布時間: 2021-01-14 12:22

1．確定空調系統風道形式，合理布置風道，并繪制風道系統軸測圖，作為水力計算草圖。

2．在計算草圖上進行管段編號，并標注管段的長度和風量。管段長度一般按兩管件中心線長度計算，不扣除管件(如三通、彎頭)本身的長度。

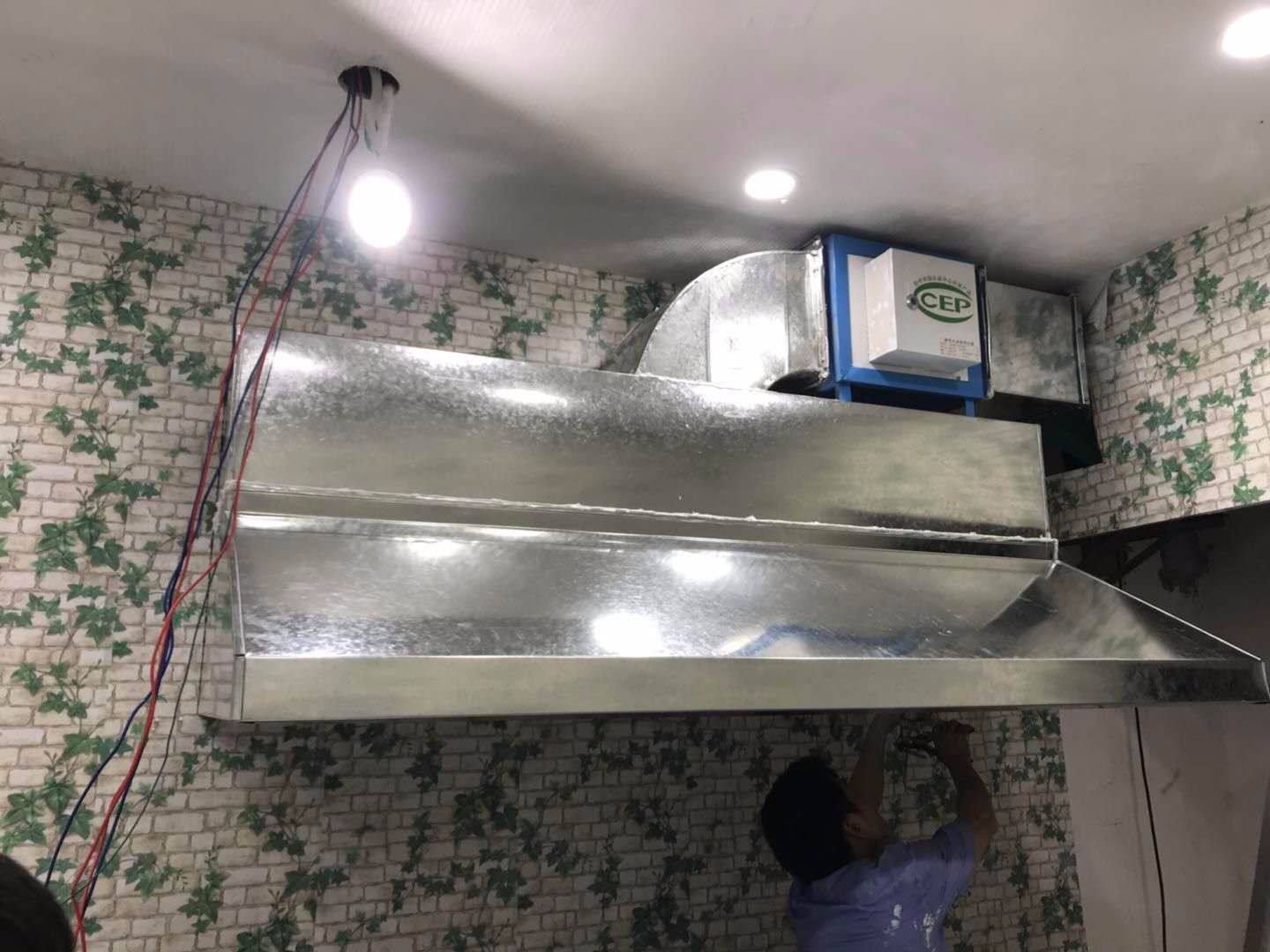

空調通風管道安裝圖

3．選定系統不利環路，一般指遠或局部阻力多得環路。

4．根據造價和運行費用的綜合經濟的原則，選擇合理的空氣流速。根據經驗總結，風管內的空氣流速可按P111表6.3確定。

5．根據給定風量和選定流速，逐段計算管道斷面尺寸，并使其符合表6.1所列的矩形風管統一規格。然后根據選定了的斷面尺寸和風量，計算出風道內實際流速。
